升威生產汽車空調用的中空電位器
廣東升威電子研發的QA39 QA48中空電位器被汽車用戶廣泛應用于汽車空調，汽車音響中，現在給大家簡單介紹下這個適用于汽車空調 音響的中空電位器。
.jpg)
我們知道,汽車空調主要分為兩種,一種是手動空調跟自動空調，空調的控制系統也是所不同。手動空調只能通過空調電位器旋鈕進行冷/熱風的溫度和風量進行粗略的分級調節，并不能設定車內的具體溫度。自動空調則可以根據設定的溫度自動調節，使得車內溫度保值在一個舒適的溫度范圍內，還具有空調自檢裝置，可以提前發現故障隱患。
在空調控制交互這一塊手動空調則是采用的升威電子研發生產的QA39 AQ48中空電位器來控制空調的溫度跟風量，自動空調則是根據用戶或乘客通過空調顯示和控制面板上的編碼器旋鈕進行設定對應的溫度數值，使空調系統自動運行，并根據各種傳感器輸入的信號，自動對送風溫度和送風速度及時地進行調整，使車內的空氣環境保持舒適的狀態。
| 電位器型號： |

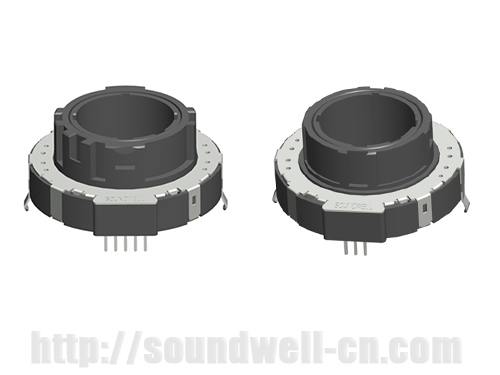

QA39
|
| 名稱： | 中空電位器 |
| 主要規格: | 外形尺寸：39mm； 額定功率：0.125W； 最高使用電壓：D.C 10V 檔位及全回轉角度：5檔180°±5° ，8檔225°±5°，29檔270°±5°； 旋轉力矩：400±120 gf.cm； 轉動噪音：47mV以下； 線性度：±3%； 工作溫度：-40℃～85℃； 旋轉壽命：30000次以上； |
| 產品特點： | 有較好的操作手感，中空空間可附加按壓開關機構,可以帶LED，檔位及旋 轉角度有多種供選擇。 |
| 應用領域： | 主要適用于汽車空調，還可使用在其它家用電器上面，主要起到調節風速 、調節溫度等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：400±120 gf.cm
2、Number of detemts click定位數：5，8，29 Click
3、Shaft Stop Strength 止檔強度：≥ 8 Kgf.cm
4、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10KΩ±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.125W
4、Max. Operating Voltage 最大工作電壓 ：10V DC
5、Taper Tolerance At Each Position 線性誤差：±3%
6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用壽命 30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
| 電位器型號： |
QA48
|
| 名稱： | 中空電位器 |
| 主要規格: | 外形尺寸：48mm； 額定功率：0.125W； 最高使用電壓：D.C 10V 全回轉角度：180°±5° ； 旋轉力矩：350±100 gf.cm； 轉動噪音：47mV以下； LED燈發光顏色：紅色； 線性度：±3%； 工作溫度：-40℃～85℃； 旋轉壽命：50000次以上； |
| 產品特點： | 有較好的操作手感，中空空間可附加按壓開關機構,可以帶LED，使用壽命 較長，檔位及旋轉角度有多種供選擇。 |
| 應用領域： | 主要適用于汽車空調，還可使用在其它家用電器上面，主要起到調節風速 、調節溫度等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Rotational Torque 旋轉力矩 ：350±100 gf.cm
2、Total Rotational Angle 旋轉角度：180°±5°
3、Number of detemts click定位數：9/17 Click
4、Shaft Stop Strength 止檔強度：≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 軸擺動 ：0.3mm max
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差 ：10KΩ±20%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.125W
4、Max. Operating Voltage 最大工作電壓 ：10V DC
5、Taper Tolerance At Each Position 線性誤差：±3%
6、Insulation Resistance 絕緣電阻：50M? 1 Minute at DC 250V
7、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
